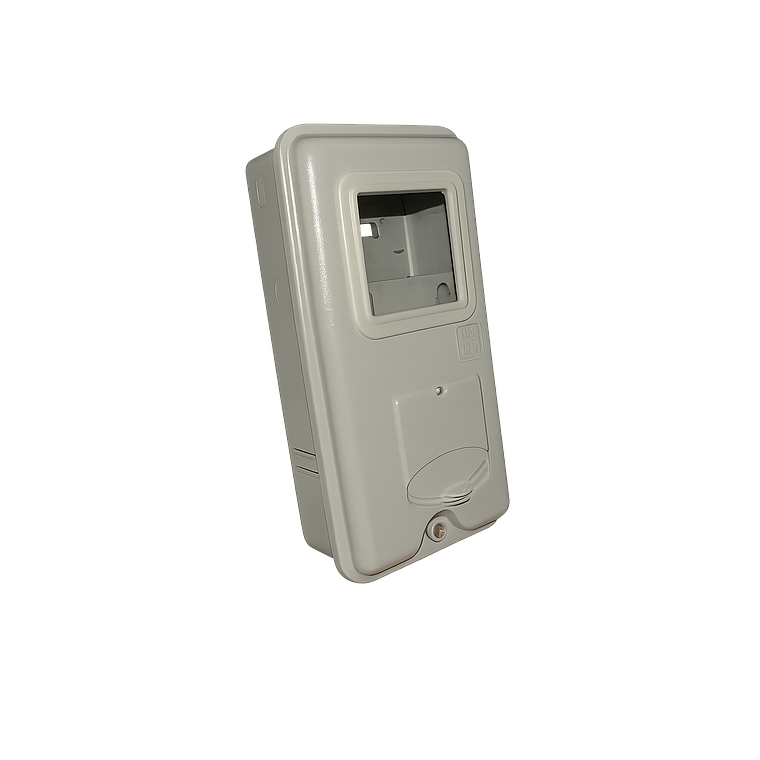

La Caja de Empalme Monofásica Reducida Plana es un gabinete metálico diseñado para la protección y montaje del sistema de medición en redes de distribución eléctrica de baja tensión. Su estructura compacta permite la instalación segura del medidor eléctrico monofásico y del interruptor automático, asegurando protección mecánica y seguridad en instalaciones eléctricas domiciliarias y comerciales.
Fabricada en acero laminado en frío, esta caja de empalme ofrece alta resistencia estructural y durabilidad frente a condiciones ambientales exigentes, siendo adecuada para su instalación en postes eléctricos, muros o estructuras de infraestructura eléctrica. Incorpora visor frontal para lectura del medidor, placa porta medidor y cierre mediante perno de seguridad, lo que garantiza protección contra manipulaciones no autorizadas.
La Caja de Empalme Monofásica Plana Reducida es compatible con la norma Chilectra EM-0114, cumpliendo los estándares utilizados por empresas distribuidoras para instalaciones en líneas eléctricas y sistemas de medición de energía. Su diseño en disposición horizontal facilita la instalación y el mantenimiento en proyectos de electrificación y redes de distribución eléctrica.
Características técnicas
Producto: Caja de empalme monofásica reducida plana
Material: Acero laminado en frío con visor frontal
Dimensiones: Alto 32,5 cm / Ancho 17 cm / Fondo 13,7 cm
Rosca / Modelo / Tipo: Caja plana reducida con cierre de perno de seguridad
Tensión nominal: Baja tensión (instalaciones monofásicas 220 V)
Uso: Protección y montaje de medidor eléctrico e interruptor automático
Aplicación: Empalmes eléctricos monofásicos en redes de distribución eléctrica
Incluye:
• Visor para lectura del medidor
• Placa porta medidor
• Pernos de fijación
• Sistema de cierre con perno de seguridad
Normativa compatible:
Chilectra EM-0114
Ventajas del producto
Alta resistencia
Fabricada en acero laminado en frío que proporciona rigidez estructural y protección del sistema de medición eléctrica.
Durabilidad en exteriores
Diseñada para operar en condiciones ambientales variables, protegiendo equipos instalados en infraestructura eléctrica exterior.
Instalación sencilla
Incluye placa porta medidor y pernos, facilitando la instalación rápida en empalmes eléctricos residenciales y comerciales.
Confiabilidad en redes eléctricas
Cumple con estándares utilizados por distribuidoras eléctricas, asegurando compatibilidad con sistemas de medición en redes de distribución.
Aplicaciones
• Redes de distribución eléctrica
• Líneas eléctricas de baja tensión
• Instalación en postes eléctricos o muros
• Infraestructura eléctrica residencial y comercial
• Proyectos de electrificación
Beneficios
• Alta resistencia mecánica
• Instalación segura y protegida
• Protección del medidor y del interruptor automático
• Larga vida útil en sistemas eléctricos
